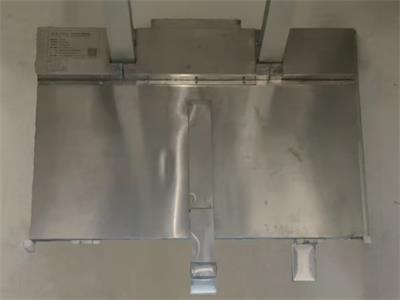

醫院軌道物流防火分隔解決方案
致用戶：
ZF-FG-GLP*EI3型自動防火封堵裝置（以下簡稱封堵裝置）產品是我公司自行設計、開發、研制的專利產品（仿冒必究）。產品質量由大地保險公司承保產品質量責任保險，企業通過國家ISO9001—2015質量管理體系認證，并獲得數十項發明和實用專利證書及專利授權。
安裝和使用封堵裝置前，請仔細閱讀說明書，閱后請妥善保存，以備查閱。
產品如有變更，恕不另行通知，謹以致歉。
????說明書中的示意圖樣僅供參考，請以實物為準。
在此，吉林恒安非常感謝您的選擇和信賴，我們將一如既往的為您提供優質的產品和服務。
產品執行標準：GB55037-2022
GB/T51410-2020
CECS837-2020 ??
Q/HA-02-2024
產品特點:
1、?采用HA模塊化技術程序，可聯動報警使用或獨立報警使用。
2、?具有手動、自動控制系統功能。
3、?可替代水幕系統，完美解決了水幕系統缺陷，降低投資和運營成本，
增加運營效益。
4、?美觀實用，工作靈敏度高。運行平穩、可靠、安全、可重復使用。
5、?封堵嚴密、阻燃持久、耐高溫，耐火性能可根據客戶要求定制。
6、?封堵面積大小均可、適用于各種復雜條件下封堵。
產品用途：
適用于系統地解決民用和工業建筑中各類物流傳輸機構、流水作業等穿越防火墻、防火隔墻、樓板的孔洞無法封堵或因流水作業等原因無法進行防火分隔的疑難問題；流水作業、地下工程、物流傳輸機構等無法進行防火分隔部位的自動防火封堵；各種物流傳輸機構孔洞的自動防火封堵；如：各種流水作業場所、大型廠房、倉庫、地下工程、三合一場所等防火分區分隔；各種軌道物流孔洞、傳送帶孔洞、傳輸物品孔洞、垃圾通道孔洞、地下管廊孔洞等防火封堵。使用場所有：醫院、學校、辦公樓、養老院、宿舍、公寓、圖書館、工廠、煙廠、酒廠、娛樂場所、商業、餐飲、酒店、物流、航站樓、火車站、輪船、電力系統、地鐵及其它地下工程等各種行業。
安全警告
為防止設備損壞或人為造成故障，請勿拆卸產品的任何部件，內部沒有用戶可以自行維修的部件。
產品名稱: 自動防火封堵裝置
產品型號：ZF-FG-GLP*EI3型
技術參數：
1、?封堵面積：任意定制
2、?工作時間：≤60S（特殊情況根據客戶要求確定）
3、?耐火性能：EI3≥3.00h; ?EI3≥2.00h;?
???（超過3小時根據客戶要求定制）
開箱及檢查：
本產品包裝箱內備有自動防火封堵裝置一套、防火封堵框架一組、主機、傳動機構兩組或兩組以上、控制系統一套、產品說明書一份、產品合格證一份。產品標注的規格、型號應與外包裝上的規格、型號一致，如有缺失或不符，請及時與生產廠商聯系。
安裝方法和說明：
注意：封堵裝置須依據現場實際情況設計安裝，安裝時必須使用隨機附送的配件，不得私自更改或替換。擅自改動或替換所造成的任何事故和損失，本公司恕不承擔任何責任。
產品的安裝方法：
1、?選擇安裝位置，避免與傳送帶工況交叉或干涉，所選位置必須要保證
傳送帶正常工作，確定自動防火封堵裝置和防火隔墻框架，安裝要求水平垂直；自動防火封堵裝置框加安裝，防火隔墻框加安裝，封堵材料防火板裝配完成后；進行自動防火封堵裝置防火分隔組件裝配；電器裝配；調試。
2、?卸料機構應選擇距傳送帶5米左右且必須是在傳送帶來料方向；卸料
主架應焊接與傳送帶縱向主梁槽鋼上，在焊接同時調節好高低位置；裝配卸料機構完成后，依據傳送帶運行速度調整卸料機構工作時間；并與自動防火封堵裝置聯動。
3、?調試自動防火封堵裝置運行封堵收回自如并與卸料機構聯動調試。?
4、?將自動防火封堵裝置周邊縫隙及框架縫隙采用防火材料封堵嚴密，孔
洞無縫隙；防火門開關自如。
5、?裝飾自動防火封堵裝置及周邊封堵墻面。
6、?安裝控制箱、報警連接輸入輸出模塊。
7、?手動、聯動試驗工作正常。
8、?擦拭箱體粘貼標牌，交付使用。
產品使用方法：

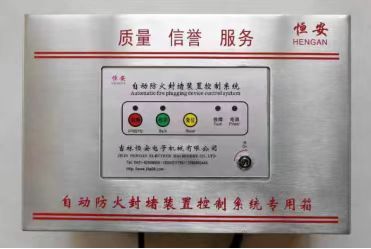

? ? ? ? ?控制箱面板
1、?聯動使用方法：
（1）當火災報警后（根據客戶要求可以聯動，也可以獨立），卸料機構自動啟動工作，卸料機構完成卸料后，自動停止傳送帶工作，傳送帶停止工作后（同時卸料機構恢復初始狀態），自動防火封堵裝置自動啟動封堵工作程序，開始封堵，控制板上封堵紅燈亮起同時警示燈鳴笛報警，當封堵完畢時，紅燈熄滅同時警示燈鳴笛報警停止。
（2）解除報警后，首先按下自動防火封堵裝置控制系統專用箱面板上收回按鈕，自動防火封堵裝置開始收回，綠燈亮起，同時警示燈鳴笛報警，當收回完成時，綠燈熄滅同時警示燈鳴笛報警停止；恢復初始狀態，綠燈熄滅。
2、?手動使用方法
（1）當火災報警后，在卸料機構控制箱上用鑰匙向右旋轉（鑰匙置于綠色園點處），按下卸料機構的卸料按鈕，卸料機構完成卸料后，自動停止傳送帶工作，傳送帶停止工作后（同時卸料機構恢復初始狀態），自動防火封堵裝置自動啟動封堵工作程序，開始封堵，自動防火封堵裝置控制系統專用箱上的控制板上封堵紅燈亮起同時警示燈鳴笛報警，當封堵完畢時，紅燈熄滅同時警示燈鳴笛報警停止。
（2）解除報警后，首先按下自動防火封堵裝置控制系統專用箱面板上收回按鈕，自動防火封堵裝置開始收回，綠燈亮起，同時警示燈鳴笛報警，當收回完成時，綠燈熄滅同時警示燈鳴笛報警停止；恢復初始狀態，綠燈熄滅。
3、?急停（恢復）按鈕的使用：遇有故障、卡阻等緊急情況下需按下恢復
按鈕進入停止工作狀態；待故障排除后；進入正常工作狀態，按正常工作程序操作。
4、?電源失效（按客戶要求配備）
???攜帶移動專用電源，將移動電源插頭插入封堵裝置插孔后，按手動使用方法使用。
5、故障
如果在運行過程中，顯示故障黃燈時，同時故障燈鳴笛報警，待故障解除后，報警停止，故障燈熄滅。
警告?。。?/span>
每次封堵后，必須收回自動防火封堵裝置，（封堵狀態下傳送帶無法開機）否則傳送帶無法正常工作。
檢查：
用戶自購買之日起，每年例行檢查一次：
1、?外觀及各部位是否完好，部件螺絲是否有松動；
2、?進行火災報警探測器試驗啟動后是否運行正常和恢復順暢；感到無阻
力無卡阻且運行正常和恢復順暢；
3、?如有異常現象，請勿自行拆卸，必須由專業人員檢修后，方可繼續使
用。
注意事項：
1、?購買本產品必須認真閱讀本說明書以便正確使用。
2、?《恒安》是本公司注冊商標，受中華人民共和國國家商標法保護，嚴
禁擅自使用或修改本商標或在其他產品上貼標使用。
3、?用戶只能使用產品箱內所附配件等，嚴禁自行用其它物品代替。
4、?本產品為防火專用產品，嚴禁擅自啟動使用或用戶不按照說明書規定
的程序使用，否則所造成的任何事故和設備損壞全部由用戶自己承擔責任。
維修和保養：
1、?運行機構、傳動部分每年定期保養上油。
2、?進行各種啟動工作后運行正常、順暢。
報廢條件：
1、?產品過火后報廢
2、?產品嚴重銹蝕或意外受損后無法修復報廢
儲存條件：
????產品應儲存在室內干燥通風，避免日光直射，禁止與油脂、酸類及腐蝕性物品混放。
售后服務：
本公司設有用戶服務熱線：0431-82998888
1、本公司能準確、快捷地提供優質的服務，設備質保期限滿后，公司隨時
提供終身維修服務。
2、質保期：本公司承諾提供12個月免費質保期，在正常使用情況下，所
供部件出現質量問題，免費更換;質保期過后有償服務。
3、緊急響應：本公司承諾售后服務人員，一般情況在24小時內趕到現場
進行應急事件處理，特殊情況在48小時內。外埠以實際情況確定。
4、技術培訓：本公司負責在設備交付期間，免費對用戶方操作及維修人員
進行技術培訓，直至達到正確掌握運行操作，檢修，維護保養。
吉林恒安電子機械有限公司
JI LIN ?HENGAN ?ELECTRON ?MACHINERY ?CO.，LTD.
地? 址：中國．長春團山街517號
電? 話：0086 - 431- 82998888
手 ?機：0086-13604311709 13086863446
郵政編碼 ?130052
Add:No.517 Tuanshan Street, Changchun, China
Tel:?0086 - 431- 82998888
Mobile: 0086-13604311709 13086863446
Postcode:?130052
注：本產品技術參數如有變動，恕不另行通知，如需進一步了解，請登錄本公司網站：aixinfk.cn
Note:This product technical parameters subject to change without prior notice, and if further information, please log onto the Company’s website: aixinfk.cn
?
